پارشال فلوم

پارشال فلوم روشی اقتصادی و دقیق برای اندازه گیری جریان آب در کانال های باز و لوله های غیر کامل است. این فلوم در ابتدا برای اندازه گیری آبهای سطحی ، تخصیص حقوق آب و جریانهای آبیاری ایجاد شده بود ، اما استفاده از آن برای اندازه گیری جریان فاضلاب (هم در کارخانه های لوله کشی و هم برای تصفیه خانه) ، تخلیه های صنعتی ، آبگیری سد و سایر کاربردها گسترش یافته است.
به عنوان یک کلاس از (22) اندازه استاندارد ، پارسال فلوم رایج ترین و به طور گسترده ای شناخته شده فلو اندازه گیری جریان است!

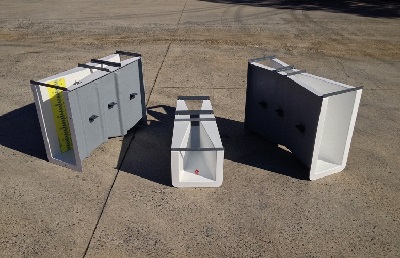

مواد فلوم پارشال
Open channel flow پارسوم فلومس را در تعدادی از مواد مختلف تولید می کند:
آلومینیوم
پیشنهادات برای شعله های قابل حمل بسیار عالی است یا سایت هایی را که امکان تهیه مواد در آن وجود ندارد از راه دور می کند. وزن سبک و استحکام ساخت و ساز ، آلومینیوم نسبت به سایر مواد هزینه بیشتری دارد.
فایبرگلاس (FRP / GRP)
ترکیبی مناسب از وزن سبک ، رقابتی در برابر هزینه و مقاومت در برابر خوردگی مناسب
برای مصارف فاضلاب ، فایبرگلاس ماده مورد نظر است
فولاد گالوانیزه
در جائیکه هزینه نگرانی (و آب تمیز) باشد ، فولاد گالوانیزه ماده انتخابی است
اگرچه سنگین است ، اما به آسانی می توان آن را ترمیم و مقاومت در برابر سوءاستفاده کرد – ماده ای مناسب برای حقوق آب ، آبیاری و جریان آبهای سطحی
فولاد ضد زنگ
گرچه از سایر مواد گران تر است ، هنگامی که جریان جریان است ، فولاد ضد زنگ ماده ای عالی است:
ساینده
فاسد
درجه حرارت پایدار
یا جایی که ممکن است سوء استفاده جسمی رخ دهد
لوازم جانبی فلوم پارسال
به شما کمک می کند تا روی شماره های جریان خود متمرکز شوید – و نه در نحوه بدست آوردن آنها – Openchannelflow همچنین طیف گسترده ای از لوازم جانبی را ارائه می دهد ، از جمله:

اتصالات لوله کشی / پایان
گزینه های شرایط جریان
جریان سنج کنتور
نمونه سوار / پارامتر
تنظیمات سفارشی (لانه سازی ، پیاده روهای طولانی / کاهش یافته و غیره)

برنامه های کاربردی فلوم پارسال
تطبیق پذیری parshall Flume در تعدادی از برنامه های متنوع از جمله استفاده می کند:

گیاهان تصفیه فاضلاب
نظارت آبخیزداری
رواناب لبه میدان
سد فرار
سنجش جریان
نظارت بر تخلیه صنعتی
تخلیه مین
کانال های آبیاری
اندازه گیری تخلیه بهار

چگونه یک جریان پارسال فعالیت می کند
Parshall Flume یک ساختار هیدرولیکی ثابت است که برای تعیین جریان آب در یک جریان جریان قرار می گیرد. جریان هوا هم با انقباض موزائیک های موازی و هم افت سطح کف در گلو سرعت می بخشد. انقباض و افت آن جریان را از حالت آهسته و زیر بحرانی به حالت فوق بحرانی تسریع می کند (به فراموشی به مافوق صوت فکر کنید).
در نتیجه ، جریان را می توان با دقت در قسمت بالادست تعیین کرد ، و با همگرایی بخش عمیق فوم با گرفتن یک خوانش عمق تنها در یک نقطه خاص از اندازه گیری ، می توان از آن استفاده کرد.
دودهای کوتاه مانند پارسال فقط یک نقطه اندازه گیری (Ha) دارند که در آن می توان سرعت جریان را تعیین کرد. سطح خواندن سطح بالایی از نقطه اندازه گیری منجر به شل شدن خواندن خواهد شد ، در حالی که یکی از پایین دست گرفته شده منجر به شعله خواندن خواهد شد (چون جریان سرعت می یابد و سطح آب به سمت گلو پایین می آید).
در حال توسعه فلوم پارسال
دکتر Ralph L. Parshall هنگام کار در سرویس حفاظت از خاک ایالات متحده ، نیاز به اندازه گیری دقیق تر آب های سطحی – به ویژه جریان های آبیاری و حقوق آب – داشت. در آن زمان از شمشیرهای وار یا Venturi برای اندازه گیری جریان استفاده می شد ، اما هر دو دستگاه دارای کاستی بودند. دکتر پارشال در سال 1915 با شعار زیر بنای مهم ونتوری ، اصلاحاتی را انجام داد که در نهایت منجر به شعله بهبود یافته ونتوری شد.
پیشرفت اساسی که دکتر پرشال معرفی کرده بود افت سطح در بخش گلو گلوم است. انقباض گلو باعث ایجاد رابطه جریان سر می شود و با شیب کف به پایین در اینجا ، فوم حاصل می تواند بدون مقاومت در سرعت جریان مقاومت در برابر درجه های نسبتاً بالایی از غوطه وری را تحمل کند.
به عنوان یک فلوئم کوتاه مدت ، تنها یک اندازه گیری لازم برای تعیین میزان جریان از طریق فلو انجام می شود – تعیین سرعت جریان تا حد زیادی ساده است.
شش سال پس از شروع کار وی ، دکتر پارشال ثبت اختراع جدید خود را با عنوان “پارازال فلوم” ثبت کرد.
با گذشت سالها ، کار دکتر پرشال به عنوان شعله های بزرگتر و کوچکتر از تحقیقات اصلی وی گسترش یافته است. در حال حاضر (22) اندازه فلوم پارشال در زیر شناخته شده و استاندارد شده است:

ASTM D1941-91 (2003) روش تست استاندارد برای اندازه گیری جریان کانال باز از آب با شعله پارسال
اندازه گیری ایزو 9826: 1992 اندازه گیری جریان مایع در کانال های باز – شعله پارسال و SANIIRI
و همچنین سایر استانداردهای ملی و صنعتی
توجه به این نکته ضروری است که پارومال فلومس مدل های مقیاس یکدیگر نیستند.

به این ترتیب ، اندازه های متوسط ​​(معمولاً اندازه های 30 و 42 اینچ) مورد استفاده قرار نمی گیرند ،در صورت استفاده باید از نظر آزمایشگاهی یا دارای مزرعه باشند.
